当前激光雷达成本功耗高、可靠性低、系统设计复杂等痛点，近期，36氪了解到一家从事研发光电转换器件设计和单光子检测成像技术研发的科技公司——南京芯视界微电子科技有限公司（以下简称「芯视界微电子」），针对上述痛点，研发了世界上首款基于大规模单光子检测阵列的全集成芯片。

据公司介绍，该芯片在CMOS工艺上实现了高灵敏度、高分辨率单光子检测阵列，集成了自主研发的超高精度测距电路和抗干扰数字算法，基于该芯片的激光雷达系统可实现精确测距，功耗成本低、灵敏度高、可靠性高。

「芯视界微电子」成立于2018年，以光电转换器件设计和单光子检测成像技术为核心，提供单光子dToF三维图像传感芯片、大数据中心超高速光电互联芯片及系统解决方案。单光子dToF芯片产品可广泛应用于汽车辅助以及自动驾驶激光雷达（LiDAR）、机器人定位导航、手机三维成像、空间环境测绘、安保安防等领域，为整机厂商和模组厂商提供测距和三维成像的芯片级解决方案。

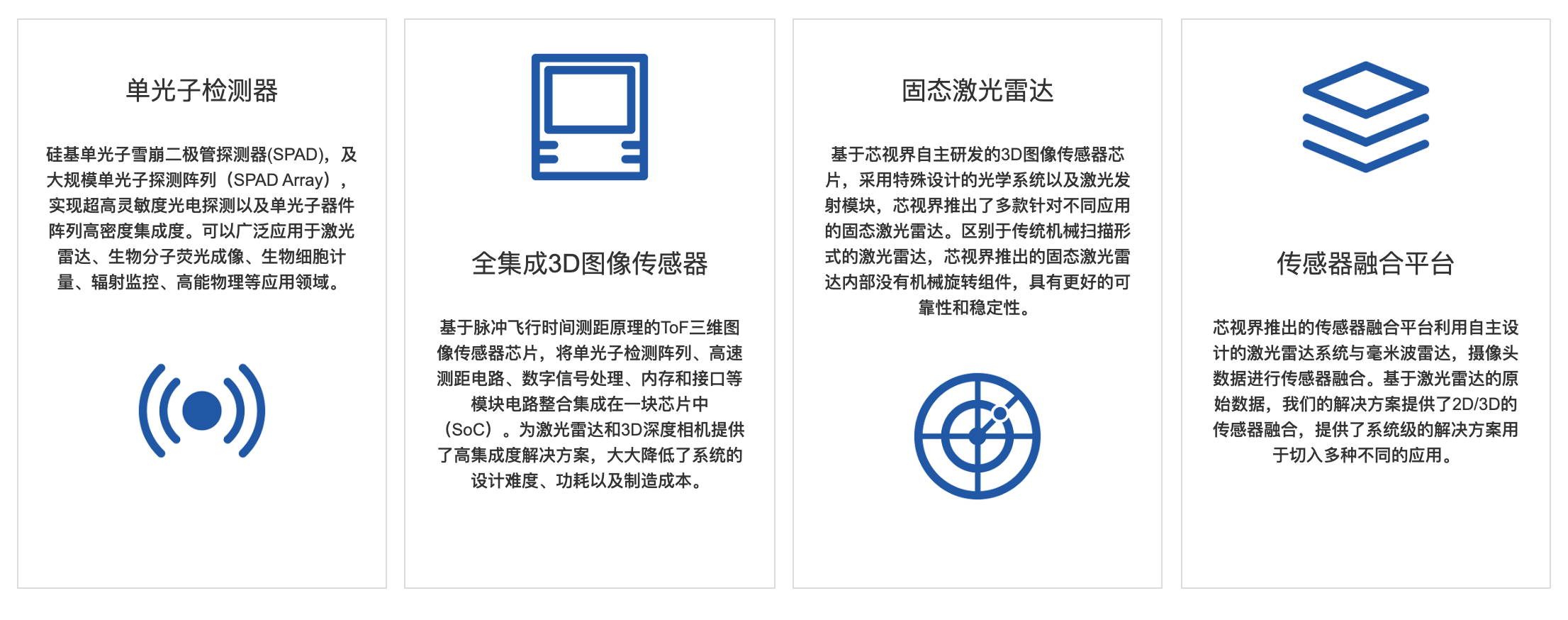

图 | 官网公布的解决方案

具体性能方面，据「芯视界微电子」介绍，该系列芯片（单点、32x32、128x64、320x240等规格）基于直接飞行时间激光测距方法，为市场上的微型ToF传感提供了一站式的解决方案，凭借自主研发的SPAD（单光子雪崩二极管）和独特的ToF采集和处理技术，芯片产品可实现高达250米的距离测量和厘米级别的测距精度，可以抵抗100 KLux的环境光干扰，从而适用于室外阳光环境中的测量。

单光子dToF技术是未来实现激光雷达（LiDAR）小型化、低成本、可量产的一项关键技术。具体来说，「芯视界微电子」dToF激光雷达芯片以纳秒级精度直接测量激光脉冲在空中直接往返飞行时间（dToF）,并且从光的最小能量单位，即光子层面进行超高灵敏度的光探测，从而实现低功耗，高精度，小体积的精确测距和三维成像。

「芯视界微电子」曾在公开新闻中透露，目前，自动驾驶的关键设备激光雷达主要依靠进口，成本每件高达2万美元，而芯视界微电子的方案可以将这一成本降至几百美元。据公开新闻，2019年8月，公司第一批芯片投入量产，于2019年初联合北汽新能源在硅谷成立了自动驾驶联合实验室，研发以固态激光雷达为核心的下一代多传感器融合自动驾驶系统，于2020年初携解决方案参加了CES。

2020年5月7日，「芯视界微电子」正式对外发布国内首款QQVGA分辨率单光子（SPAD）面阵D-ToF传感器及手机适配模组，据公司介绍，新的VI4310芯片采用了公司行业领先在单芯片上实现了核心感光器件SPAD Array及精准测距电路，多种测距精度优化和抗背景光干扰算法，以及后端与ISP（图像信号处理）的高度集成。VI4310具有QQVGA（160x120）的高分辨率、30fps的刷新率（最高支持120fps），可以在200mW的整体超低功耗下（包括DSP和ISP算法）实现10米的远距离探测。

团队成员方面，「芯视界微电子」创始人兼CEO李成博士曾任美国硅光电子制造协会组委会委员、硅谷惠普实验室资深科学家。创始团队系具有超过15年从业经验的一批国内外技术专家，在专业技术上覆盖了光电转换器件设计、单光子检测成像、超高速光电互联传输、半导体电路芯片设计等各个领域，拥有丰富的项目管理、团队管理和成功的创业经验。

据公开消息，2019年营收预计为1000万元，在疫情未爆发前创始人预计2020年可能实现7000万元营收。

工商信息显示目前在保人员6人，拥有7项发明专利，2项软件著作权，最近一项专利申请于2020年4月7日，为一种纳秒窄脉冲激光的驱动装置、发射系统及驱动方法。公司成立于南京市江北新区，获得当地政府以及产业园的优惠政策及扶持。

2018年6月，「芯视界微电子」获得峰瑞资本、江北智能制造产业基金领投的数千万元Pre-A轮战略投资，并全资收购硅谷芯片设计公司（visionICs LLC）。根据工商信息，自引入外资后，公司由自然人控股变为中外合资公司。
